بول (bevel) و برش ریلی

فروش بول (bevel) و برش ریلی

بول (bevel) و برش ریلی , با پیشرفت جوامع و نیاز به رشد عملیات عمرانی، استفاده از ماشین آلات برشکاری در انجام پروژه ها نقش کلیدی دارد. برای پروژه های بزرگ و کوچک خط لوله انتقال ، سرعت کار و اتمام به موقع، از اهداف اصلی به شمار می رود که انتخاب و استفاده از این ماشین آلات می تواند باعث بهبود سرعت، کیفیت، ایمنی، صرفه اقتصادی و اتمام به موقع پروژه شود.

توسعه صنعت ایرانیان ، بزرگترین تولید کننده و واردکننده انواع ماشین آلات جوشکاری و برشکاری می باشد. همچنین در راستای رفاه حال مشتریان عزیز، کارشناسان واحد خدمات پس از فروش، آمادگی ارائه مشاوره و راهنمایی انواع روش های تعمیر و نگهداری محصولات را دارند تا شما عزیزان بتوانید از محصولات خود بهترین استفاده را نمایید.

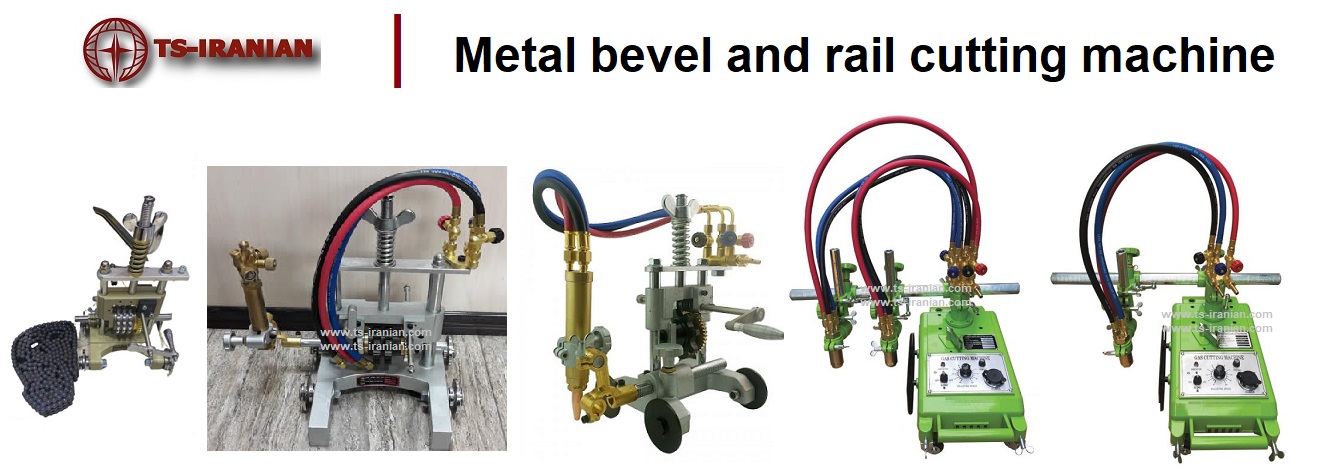

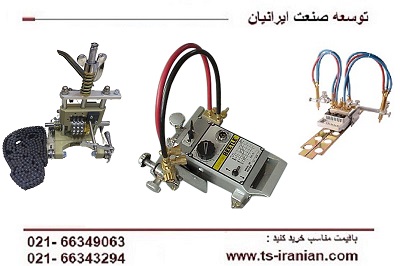

بول (bevel) و برش ریلی

این دستگاه به دو دسته تک و دو فک در برش ریلی تک زنجیر دو زنجیر و سه زنجیر در دستگاههای بول ماشین تقسیم می شود. با استفاده از ریل در دستگاه برش ریلی و زنجیر در دستگاههای بول  که بر روی این دستگاه ها وجود دارد می توان ورق  و لوله های فلزی را به راحتی در یک خط صاف بروی ورق و انواع لوله ها برش داد.

دستگاه های بول و برش ریلی  با توجه به کارخانه سازنده آن های و ویژگی های منحصر به خودشان و قابلیت برش فلزات تا ضخامت مختلف (از 3 میلی متر تا 500 میلی متر) را دارند. در این دستگاه ها از فک های برش مخصوص هوا گاز استفاده شده است.

انواع بول (bevel) و برش ریلی

این دستگاه در انواع زیر ارائه می گردد :

• دستگاه بول ماشین تک زنجیر
• دستگاه بول ماشین دو زنجیر
• دستگاه بول ماشین دو زنجیر
• دستگاه برش ریلی تک فک
• دستگاه برش ریلی دو فک

کاتالوگ معرفی بول (bevel) و برش ریلی

نحوه انتخاب دستگاههای برش

برای انتخاب یک دستگاه برش ریلی و بول ماشین مناسب، باید چند عامل را مد نظر قرار دهید:

• طول ریل در برش ریلی و طول زنجیر در بول ماشین و اندازه قطعات قابل برش : بر اساس نیاز کارگاه و طول قطعات فلزی انتخاب شود.
• قدرت موتور در برش ریلی  و نوع نازل در دستگاه بول : برای مواد سخت‌تر، موتور قوی‌تر و نازلهای مقاوم‌تر لازم است.
• دقت برش : بررسی خطاهای مجاز دستگاه و توانایی تنظیم زاویه‌ها.
• سهولت استفاده و نگهداری : دسترسی آسان به بخش‌های سرویس و تعویض تیغه‌ها.
• امکانات ایمنی : سیستم ترمز، محافظ ریل , زنجیر ها و کلیدهای اضطراری.

ویدیو معرفی بول (bevel) و برش ریلی

مشخصات فنی دستگاه بول و دستگاه برش ریلی به تفکیک

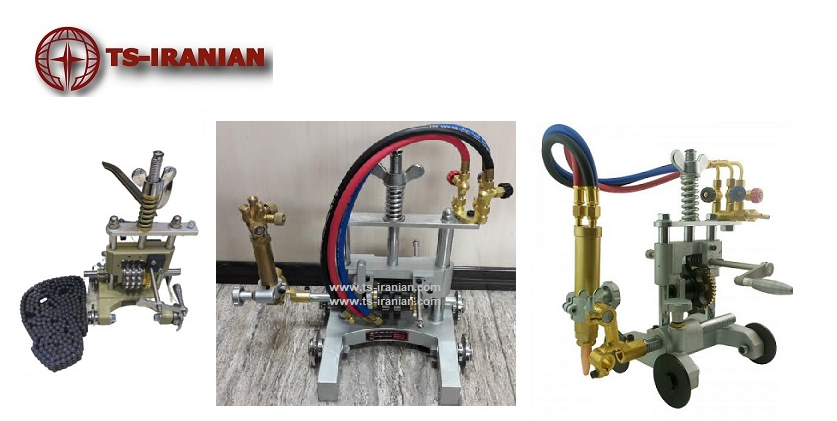

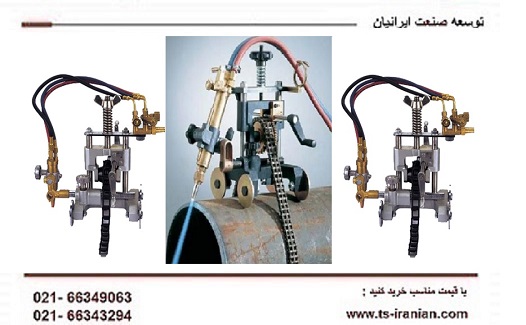

مشخصات فنی دستگاه بول

دستگاه برش لوله زنجیری یا نام دیگر آن برش گرم می باشد. از این دستگاه ها برای برش لوله و کونیک کردن لوله عموما استفاده می شود و دلیل اصلی آن دقت و کیفیت بالاتر آن نسبت به برش های سنتی و دستی است که بعلت خطای انسان گاها سطح برش را با کیفیت پایین برش می دهد. این دستگاهها با نام اصلی بول ماشین در بازار شناخته می شود و در مدل های تک زنجیر , دو زنجیر بنا و سه زنجیر به نیاز مورد استفاده قرار می گیرد.

1. بول تک زنجیر برای لوله هایی با قطر 4 الی 24 اینچ می باشد.
2. بول دو رنجیر برای لوله های با قطر 40 الی 45 اینچ می باشد.
3. بول سه زنجیر برای لوله هایی با قطر تا 70 اینچ می باشد.(در واقع در این حالت با اضافه کردن یک زنجیر اضافه امکان برش های قطر بالا فراهم می شود.)

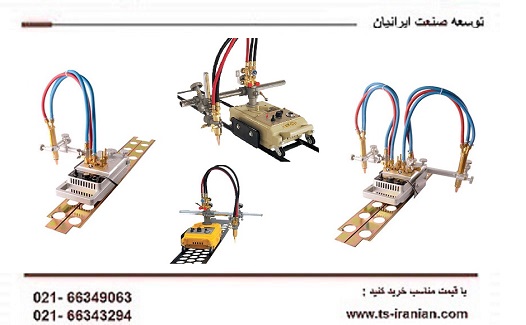

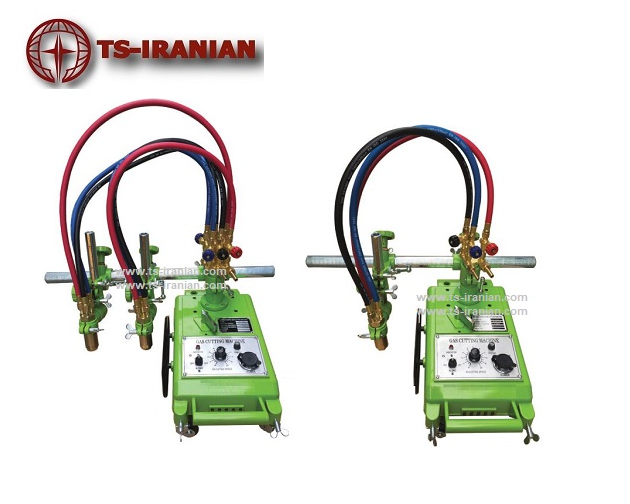

مشخصات فنی دستگاه برش ریلی

دستگاه برش ریلی یک ابزار پیشرفته و کارآمد در صنعت برشکاری است که با استفاده از یک فک برش، قادر به انجام برش‌های دقیق و سریع بر روی مواد مختلف می‌باشد. این دستگاه با قدرت و کارایی بالا، به عنوان یکی از ابزارهای حیاتی در صنعت برشکاری شناخته می‌شود.
دستگاه برش ریلی در دو مدل تک فک و دو فک در بازار ایران موجود و عرضه میگردد.

اجزاء دستگاه بول و دستگاه برش ریلی به تفکیک

اجزاء دستگاه بول و دستگاه برش

دستگاه بول زنجیری به عنوان یک ابزار قدرتمند و دقیق در برش لوله‌ ها، کاربردهای بسیار گسترده‌ ای در صنایع مختلف پیدا کرده است.

بدنه اصلی : این بخش، ستون اصلی دستگاه است که سایر اجزا به آن متصل می‌ شوند. بدنه معمولاً از جنس فولاد ساخته می‌ شود تا در برابر حرارت و فشار مقاوم باشد.

زنجیرها : زنجیرها بخش حیاتی دستگاه هستند که لوله را محکم گرفته و آن را در جای خود ثابت نگه می‌ دارند. تعداد زنجیرها بسته به قطر لوله و ظرفیت دستگاه متفاوت است.

موتور : موتور نیروی محرکه دستگاه را تامین می‌کند و باعث حرکت زنجیرها و چرخش دستگاه می‌شود.

مشعل : مشعل دستگاه، گاز و اکسیژن را با هم ترکیب کرده و حرارت بسیار بالایی تولید می‌کند که برای برش لوله مورد نیاز است.

سیستم هیدرولیک : سیستم هیدرولیک به تنظیم فشار و سرعت حرکت زنجیرها کمک می‌کند.

نازل : نازل، محل خروج شعله مشعل است و جهت هدایت شعله به سمت محل برش استفاده می‌ شود.

چرخ ‌ها : چرخ‌ ها به دستگاه اجازه می‌ دهند تا به راحتی روی لوله حرکت کند.

دسته کنترل : دسته کنترل برای روشن و خاموش کردن دستگاه، تنظیم سرعت و کنترل سایر عملکردهای دستگاه استفاده می‌ شود.

اجزاء دستگاه برش ریلی

اجزاء برش ریلی بسته به نوع ماشین با هم تفاوت هایی دارند اما به طور کلی شامل لوازم زیر است :

ریل : ریل‌ها وظیفه‌ هدایت حرکت دستگاه و قطعه کار را بر عهده دارند.

کالسکه : کالسکه حامل مشعل یا تیغه برش است و به صورت طولی در امتداد ریل‌ها حرکت می‌کند.

مشعل یا تیغه برش : مشعل یا تیغه برش وظیفه‌ی برش قطعه کار را بر عهده دارد.

سیستم کنترل : سیستم کنترل شامل دکمه‌ها، اهرم‌ها و نمایشگرهایی است که برای تنظیم سرعت، زاویه و سایر پارامترهای برش استفاده می‌شود.

نحوه استفاده از دستگاه برش ریلی و بول ماشین

• برای استفاده از این دستگاهها بایستی از یک سیستم هوا برش سود برد و هر دوستگاه را به کپسول اکسیژن و گاز نصب کرد .
• برای  استفاده از دستگاه بول ماشین حتما زنجیر را بر روی لوله محکم کرد و فک را در زاویه درست قرار دهید.
• برای استفاده از برش ریلی دستگاه را بر روی ریل قرار داده فک دستگاه را روی فلز درست تنظیم کنید و با دکمه ای که بر روی دستگاه تعبیه شده شروع به برش دادن کنید .

برندهای موجود در بازار ایران از دو دستگاه

• بول ماشین تاپ گاز
• بول ماشین ولکانو
• بول ماشین هانزا
• برش ریلی تاپ گاز
• برش ریلی ولکانو
• برش ریلی طرح بیتل
• برش ریلی کوئیکه ژاپن
• برش ریلی طرح CG

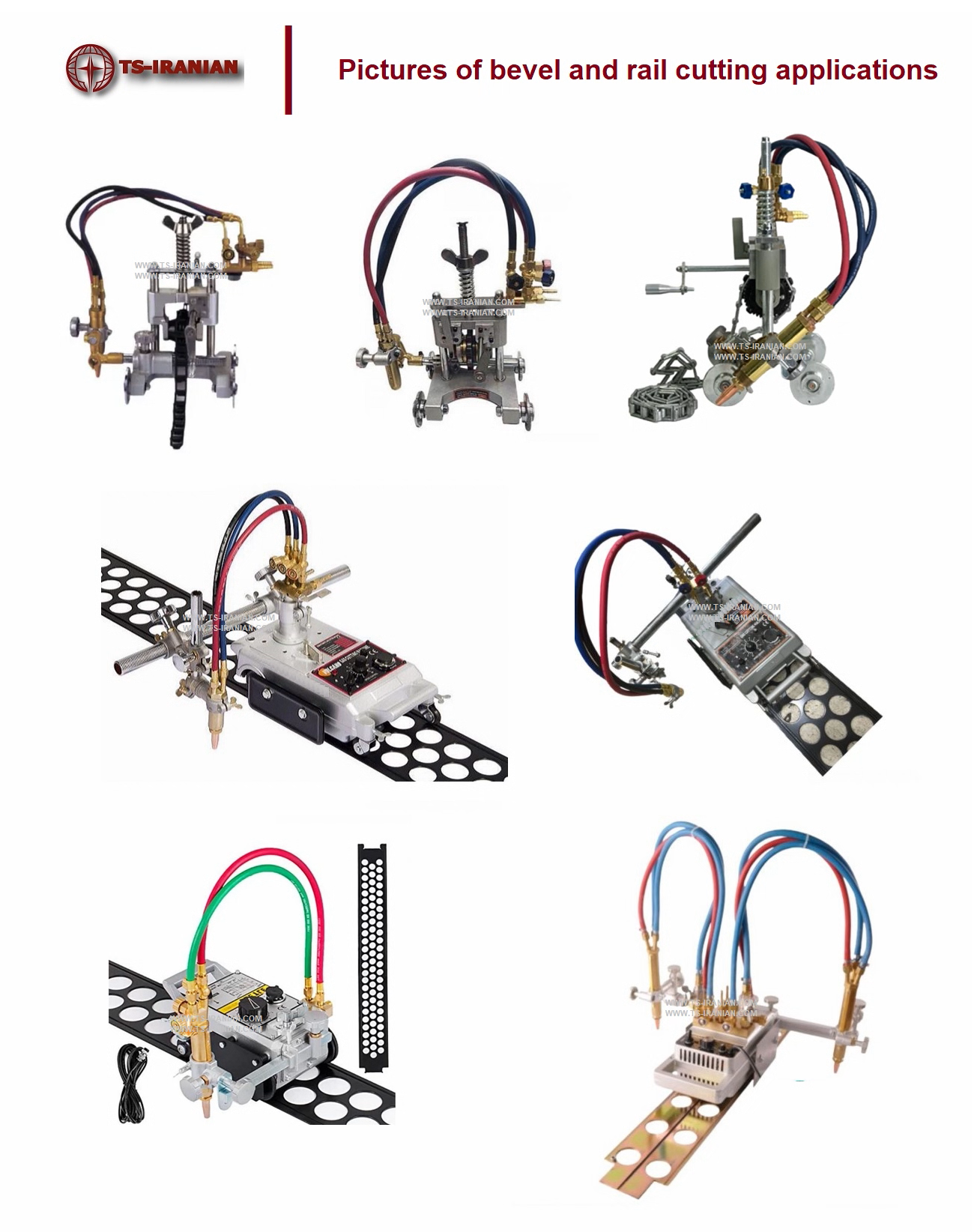

تصاویر کاربرد ماله بول (bevel) و برش ریلی

انتخاب مناسب دستگاههای بول (bevel) و برش ریلی

در انجام عملیات برشکاری ، با توجه به نوع لوله در دستگاههای بول ماشین و نوع ورق در دستگاه های برش ریلی نوع دستگاه انتخاب میشود.

نحوه نگهداری بول (bevel) و برش ریلی

برای افزایش طول عمر دستگاه و حفظ کیفیت برش :

• تمیز کردن ریل‌ها در برش ریلی و زنجیرها در بول ماشین به‌صورت منظم.
• روغن‌کاری و روان‌سازی سیستم حرکتی در هر دو دستگاه
• بازرسی دوره‌ای موتور دستگاه برش ریلی و سیستم‌ کنترل حرکت در بول ماشین.
• استفاده از محافظ‌های ایمنی و لباس مناسب برای اپراتور در زمان استفاده از هر دو دستگاه

لیست قیمت بول (bevel) و برش ریلی

جهت استعلام قیمت بول (bevel) و برش ریلی با کارشناسان فروشگاه توسعه صنعت ایرانیان تماس بگیرید.
